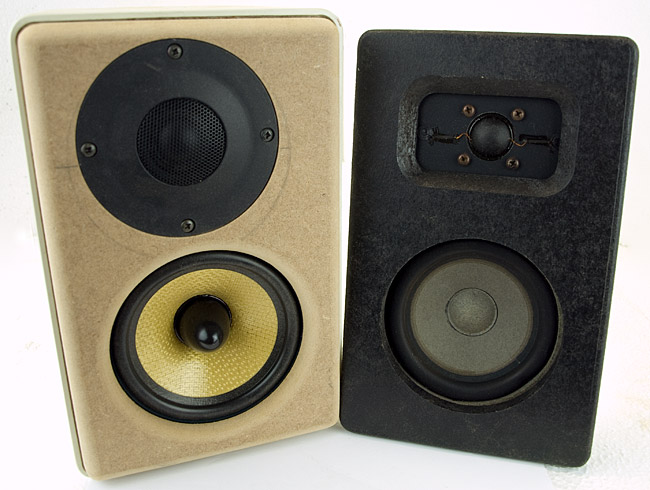

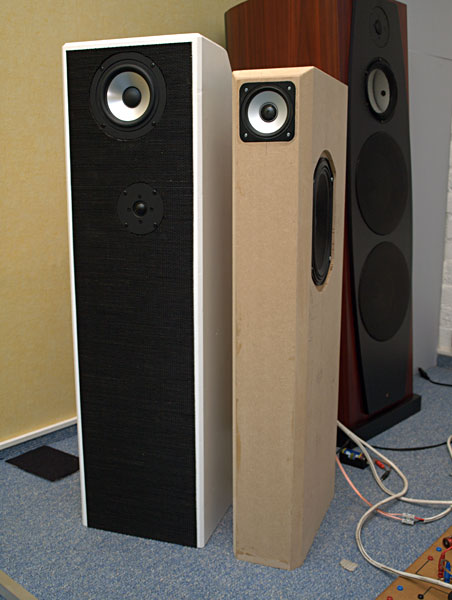

Hier das erste Foto unserer neuen Kreation im Vergleich zur Kontra

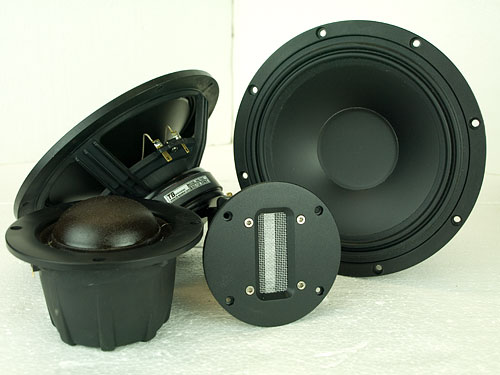

Nachdem die alten Gehäuse entkernt wurden und die neuen Schallwände angepasst sind, gibt es nun erste Bilder mit der Chaissiskombination.

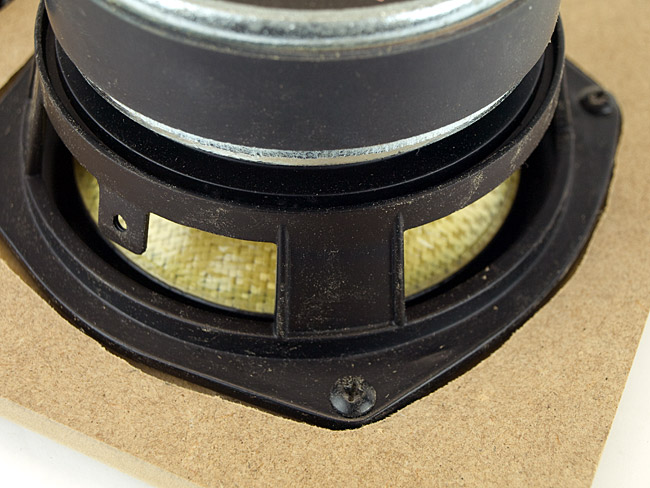

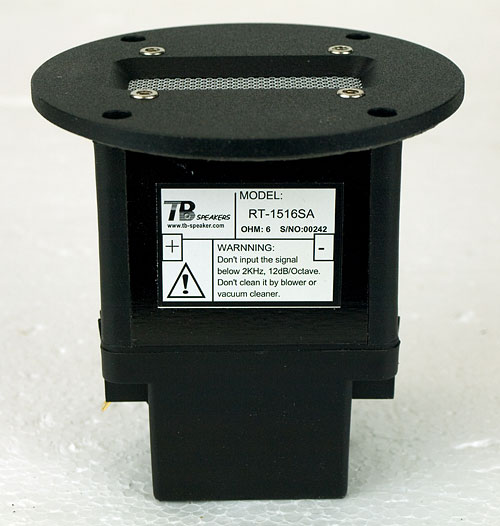

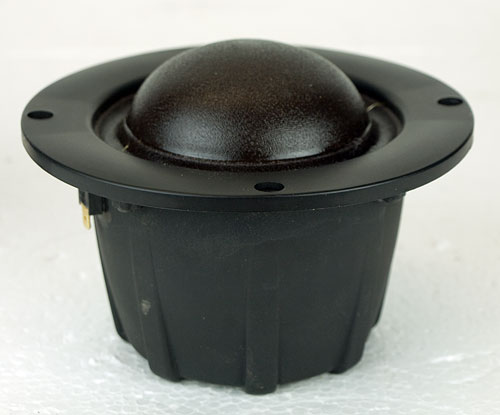

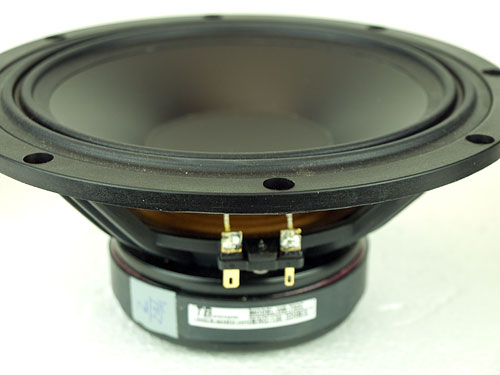

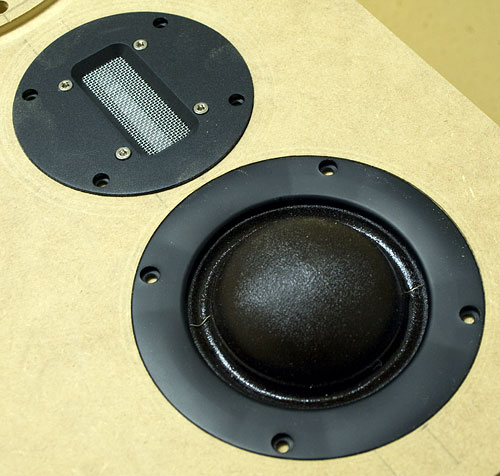

Auch der neue Tiefmitteltöner ist von hinten aufgesetzt, der Hochtöner jetzt aber ohne störende Kanten vorne.

Damit der Tiefmitteltöner nicht so tief "im Holz verschwindet", wird er auch von hinten eingefräst.

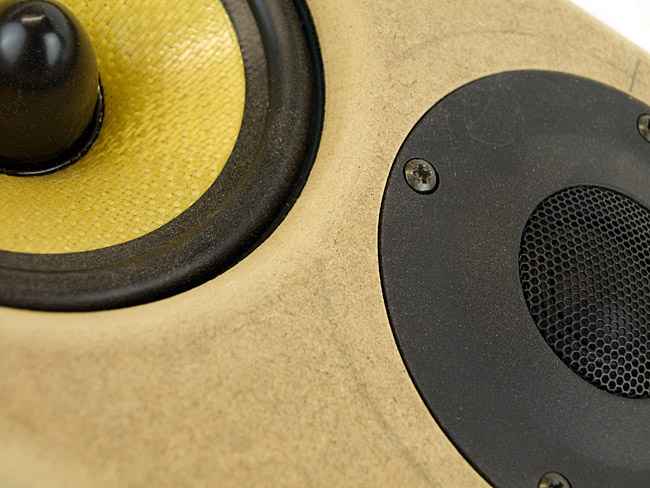

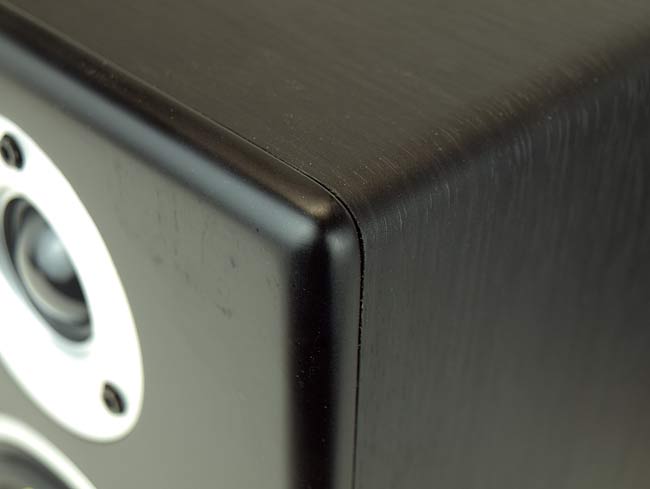

Die neue Schallwand wurde genau so schön eingefräst und abgerundet wie die alte.

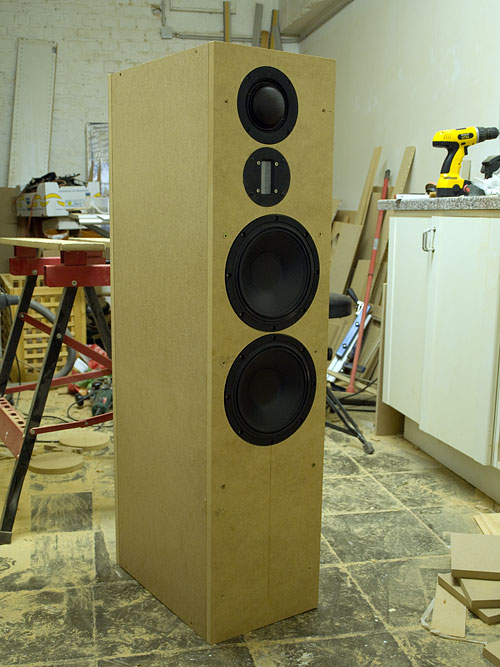

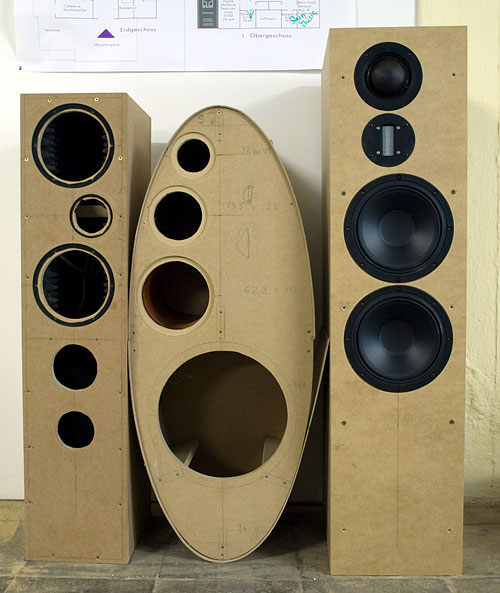

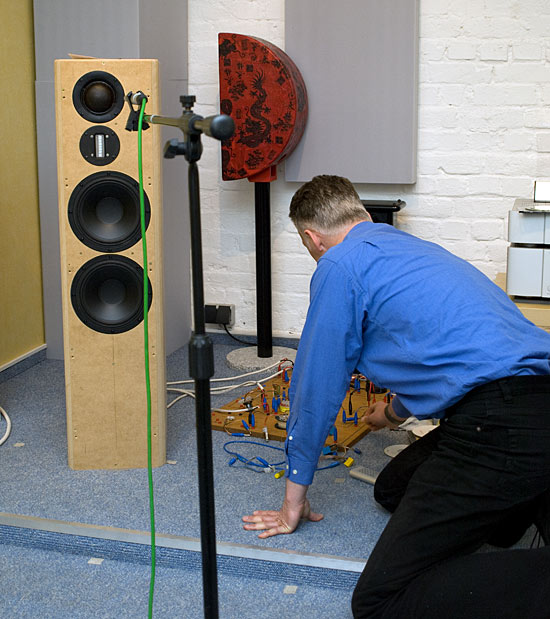

Die Genuine hat in einer letzten Sitzung ihre Grundabstimmung erhalten. Jetzt gilt es zwei endgültige Gehäuse zu bauen und ein Stereopaar zu Hören.

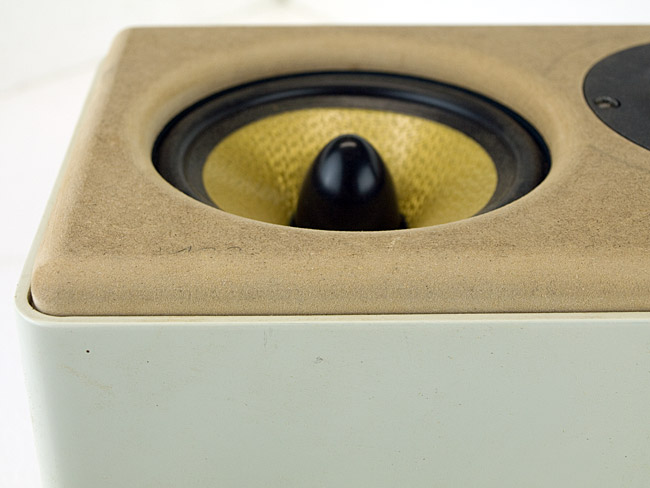

Wir haben eine neue Kleinserie gestartet. Wenn sich Lautsprecher finden die mit schönen Gehäusen ausgestattet sind, aber defekte Chassis haben, werden wir in Zukunft immer mal wieder im Rahmen der Reihe "aus alt mach neu" Lautsprecherkonstruktionen vorstellen die in erster Linie einfach ohne ohne großen wissenschaftlichen Aufwand konstruiert sind. Mit anderen Worten, Kiste, Chassis rein, messen, nach Gehör feinabstimmen, ENDE

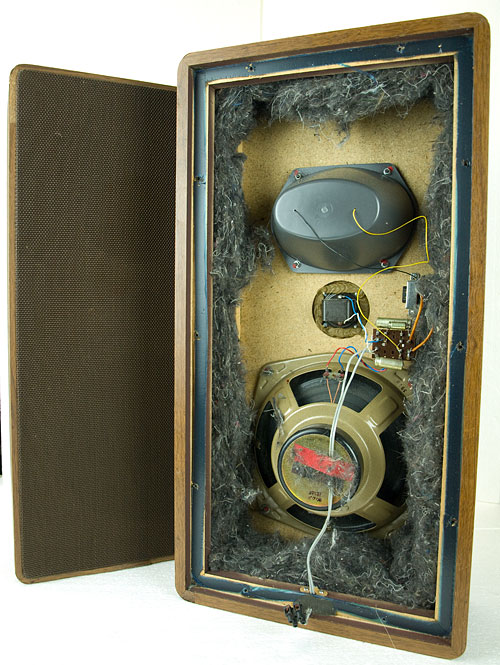

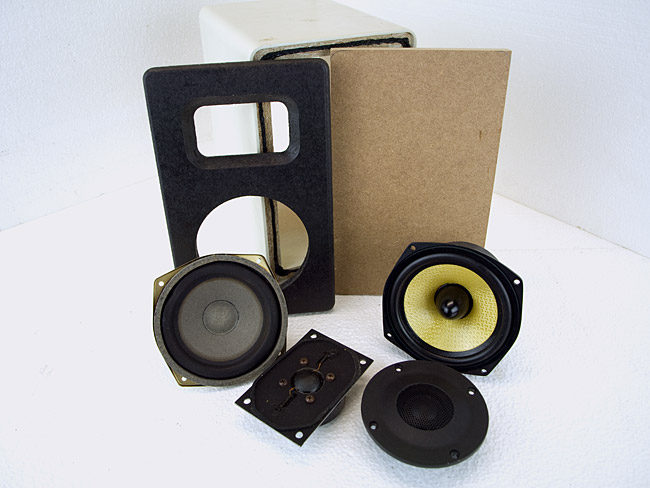

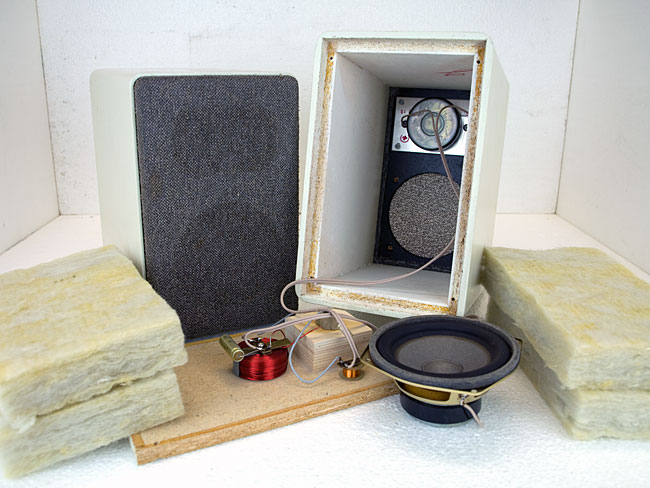

Unser erstes Projekt in dieser Richtung, ein schönes Schleiflackgehäuse, defekte Hochtöner, Ersatz nicht mehr möglich.

Hallo zusammen,

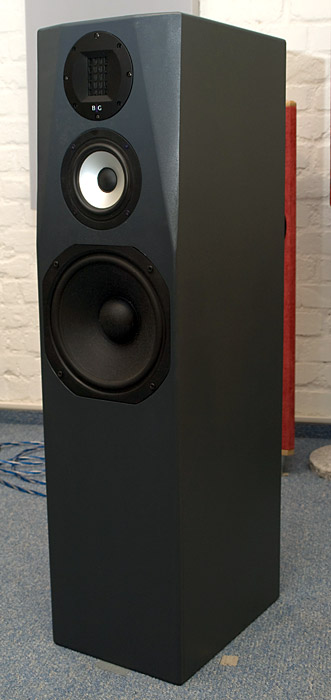

Das Treffen am Vatertag 2010 war wirklich sehr, sehr schön. An dieser Stelle möchten wir allen Gästen danken. Leider war die Bildausbeute dieses Jahr nicht groß, ehrlich gesagt war ich viel zu sehr mit netten Gesprächen beschäftigt als mich um die leidige Arbeit zu kümmern Fotos schießen zu müssen. Zwei Bilder habe ich aber doch die ich hier stellvertretend zeigen möchte. Zunächst eine Dreiwegekombi die von einem Gast mitgebracht wurde.

Als Bass dient hier ein älter Visaton TIW250, der Mitteltöner ist ein AL130 aus selben Haus und als Hochtöner fungiert ein B&G NEO3. Abstimmungstechnisch war der Lautsprecher noch nicht ganz rund, aber er hat gezeigt das viel Potential in ihm steckt. Besondern angetan hat es mir der B&G, er hat mir wieder mal gezeigt das wir mit dem Hochtöner wirklich etwas machen sollten.

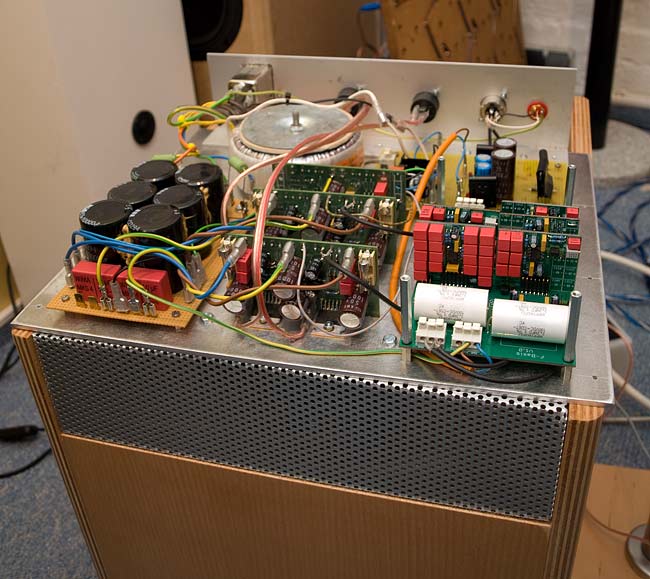

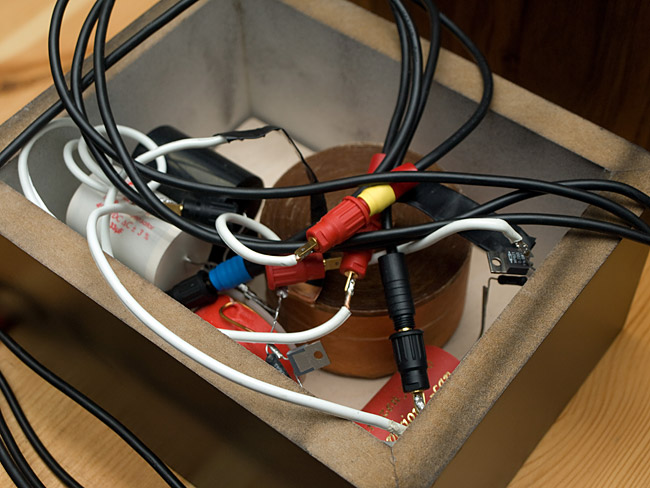

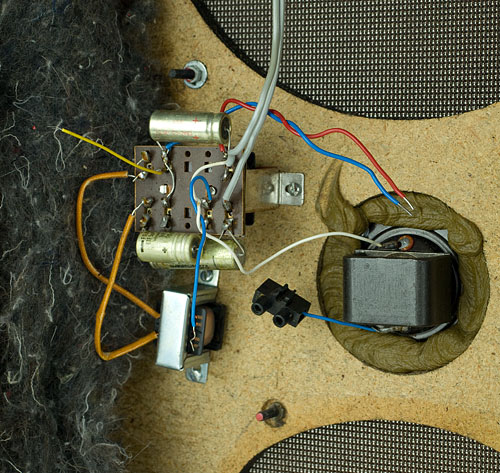

Viel Aufwand bei der Weiche hatte ein anderer Gast betrieben.

Hochwertige Bauteile garantieren leider nicht das alles OK ist, der Gast war jedenfalls nicht wirklich zufrieden mit dem Bausatz. Und so stehen das ansonsten leckeren Teilchen jetzt bei uns und wollen mal durchgescheckt werden.

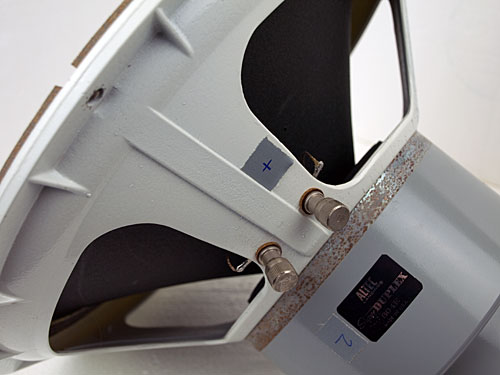

Neben den Vorüberlegungen zur Genuine, haben wir in den letzten Tagen und Wochen noch an anderen Dingen gearbeitet. In der Folterkammer kam es zu einem Treffen zweier legendärer Chassis. Einmal hatten wir einen 15" Altex Koax-Wandler im Test (kommt in Kürze)

Dieses Chassis musste sich einem ebenso bekannten, wie beliebten Konkurrenten stellen, der legendären Coral "Zitronepresse", einem 25 cm Breitbänder mit Weltruf.

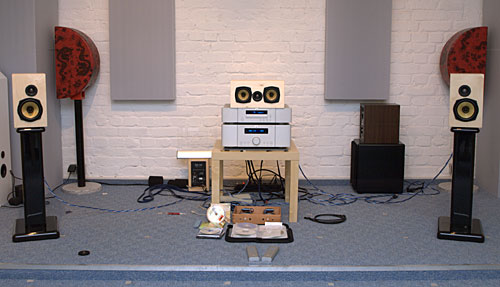

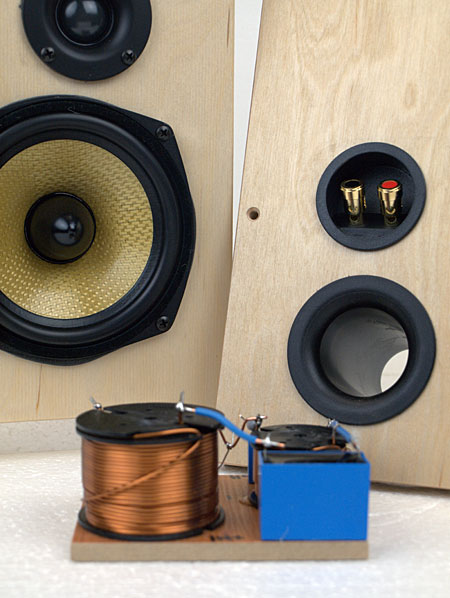

Dann haben wir erste Experimente mit einem 5.1 System gemacht. Hier die Satelliten, die Thomas scherzhaft "Moni" getauft hat............

........und der Center muss dann konsequenterweise "Zensi" heißen. Hier sind die drei im Verbund zu sehen.

Ob das so oder anders, oder überhaupt kommt, steht noch in den Sternen. Der Center hat uns sehr gut gefallen, vielleicht macht man daraus was???

Guten Tag zusammen,

gestern Abend habe ich mal einen Versuch gemacht bei dem viel von euch Ausschlag bekommen wenn sie nur daran denken. HiFi-Komponenten im sagenhaften Wert von 120,- Euro und zwar für 2 Lautsprecher, einen Verstärker und einen CD Player.

Das gibts doch gar nicht.....doch bei Roller, heißt es immer so schön in der Werbung eines Möbelhauses. Als Lautsprecher wurde die Sippo verwendet, die erst diese Woche bei uns im Test war und ein ganz unglaublich gutes Preisleistungsverhältnis bietet, kosten ein Paar Lautsprecher doch die unerhörte Summe von ca. 60,- Euro.

Als Verstärker wurde uns schon vor längerer Zeit ein Dynavox CS PA-1 von unserem Abonneten Omete geliehen, den wir bisher nicht einsetzten weil er irgenwie immer nach Lösungsmitteln riecht und das auch nach Stundemlangen Warmbetrieb. Der kleiner Verstärker wird von der Fa. Sintron vertrieben, die auch so bekannte marken wie Thorens oder Vincent anbietet.

http://www.hifi-selbstbau.de/images/forum/dynavox_cs-pa1.jpg

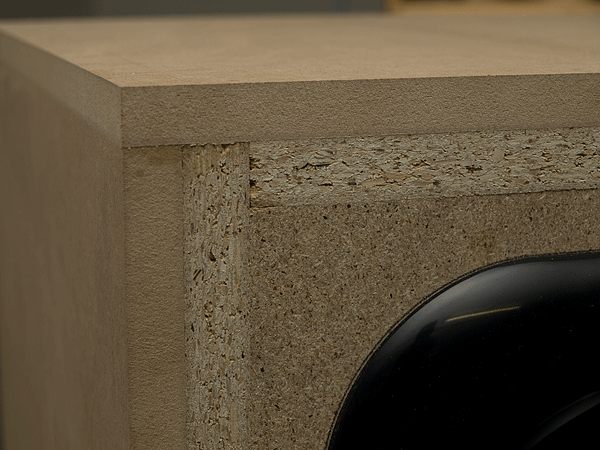

Große Gehäuse brauchen starke Wände, hier 38 mm

Die Dolly im Ursprung und ihre Konsequenz daraus

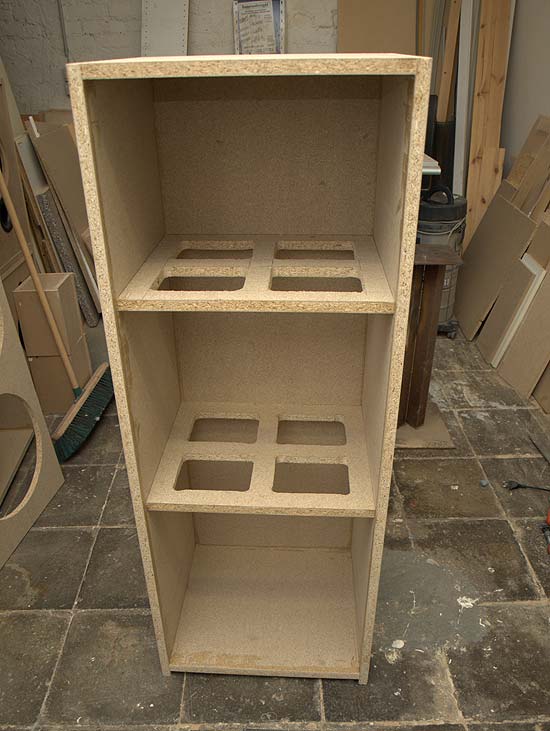

Wie es sich gehört, schon das Basisgehäuse wird vernünftig verstrebt

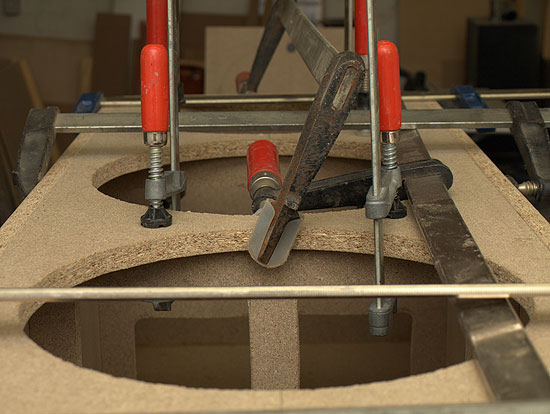

Nach der Montage der Schallwand braucht es einen Wald von Schraubzwingen.

Der Bau der neuen gehäuse von Dolly schreitet voran und man wuundert sich wieviel Holz man bei so einem Projekt wegschneiden muss.

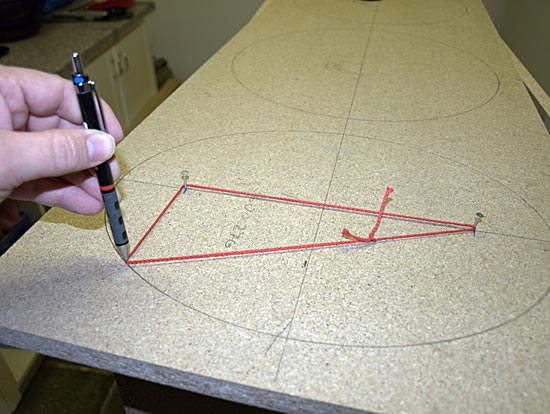

Wie man sieht kommt oben das Horn in einen elliptischen Ausschnitt. Das kann man mit ganz einfachen Mitteln und der Sendung mit der Maus hinbekommen.



Weiteres dann im Baubericht zur Dolly.

Wir hatten vor längerer Zeit für einen interessierten Selbstbauer einen Lautsprecher namens Daymore entwickelt. Daymore, weil wir zwei Dayton Tiefmitteltöner mit einer Morelkalotte verheiratet hatten. Jetzt ist die fertige Box zum Messen zu uns zurückgekehrt. Demnächst folgt der Baubericht in der Lautsprechersektion des Online-Magazins

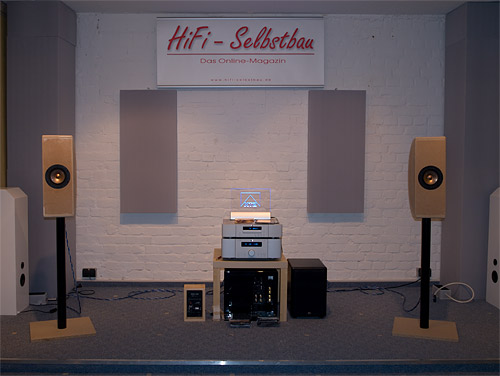

Lange haben wir herum experimentiert mit der richtigen Bedämpfung und der speziellen Reflexabstimmung der MarO, jetzt ist sie fertig. Soviel können wir sagen, es ist ein außergewöhnlich guter Lautsprecher geworden.



Eine Besonderheit, sie verfügt über austauschbare Rohre, so das sich jeder seine Höhe der Box selbst einstellen kann. Für die HiFi-Music-World z.B., werden wir längere Rohre benutzen damit auch die hinteren Sitzreihen etwas von dem Lautsprecher hören.

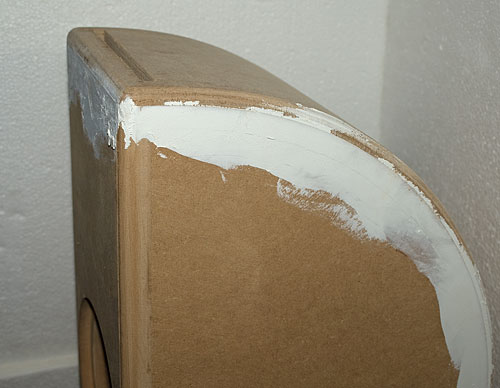

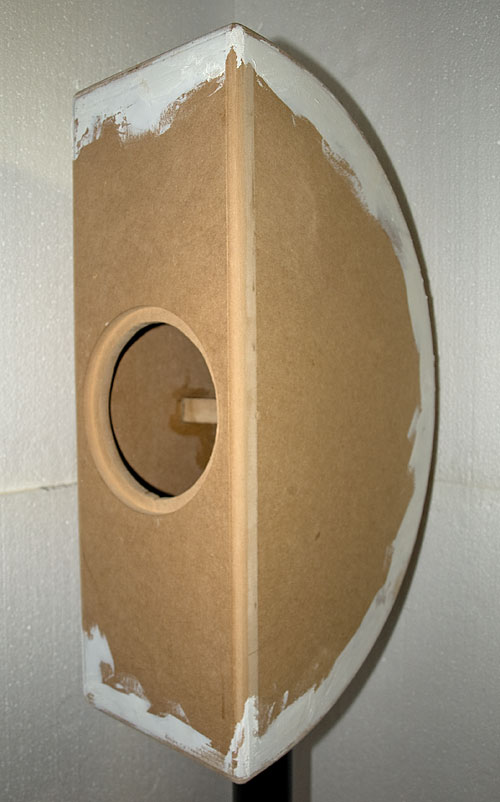

Die MarkO geht in die heiße Phase, das heist sie wird gemessen und abgestimmt. Vielle Gedanken ums Gehäuse und die BR Känale stecken drin. Wie man in den Bildern erahnen kann, laufen die BR Kanäle parallel zur Schallwand und treten oben und unten am Gehäuse aus. Eine alte, spezielle Art von zwei alten Hasen seinerzeit entdeckt und von uns wieder in Leben zurückgerufen.

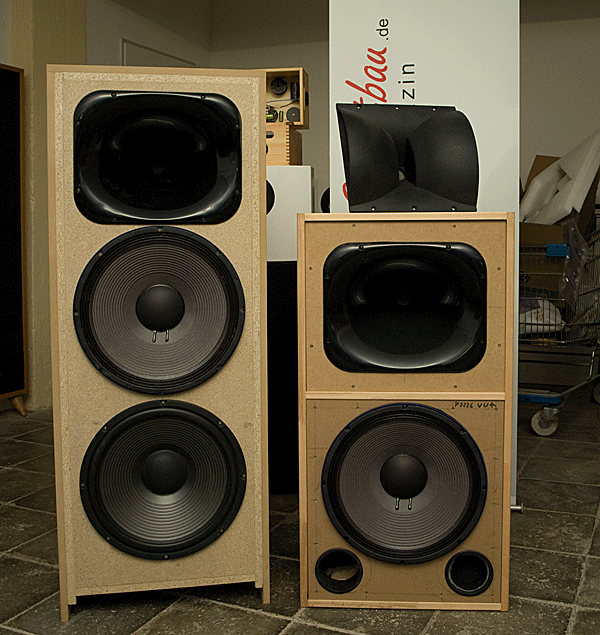

Gestern haben wir zum ersten mal die neue Dolly-Version zum laufen gebracht. Dabei half unser Hypex DSP-Aktivmodul bei der zügigen Einrichtung einer vernünftigen Weiche. Dann haben wir noch ein wenig am "Sound" gedreht, um ein Gefühl zu bekommen wo wir mit dem Klang der Box hinwollen. Allerdings steht noch gar nicht fest ob es überhaupt eine passive Version geben wird.

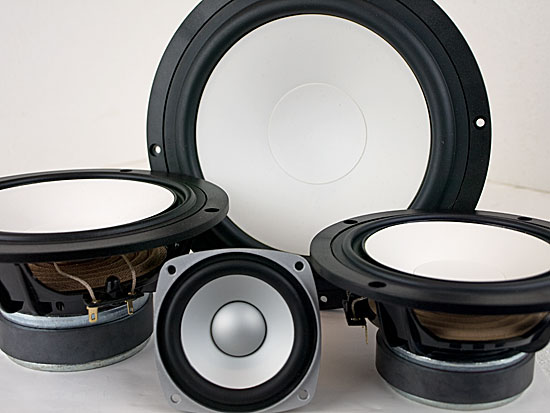

Blue-Planet hat uns eine kleines Care-Paket mit den neuesten Omnes Chassis und einem alten Bekannten, den ehemals Veravor 3 geschickt.

Besonders die Omnes Chassis erregen einige Aufmerksamkeit. Weiße Papiermembran, Kunststoffkorb und eine recht ungewöhnlich gestaltete Sicke. Nachdem die 17er und die 20er unsere 24 Std Folter-Einrauschkammer hinter sich haben, dürfen sie jetzt zeigen was sie "unter der Haube" haben.
