Die TSP:

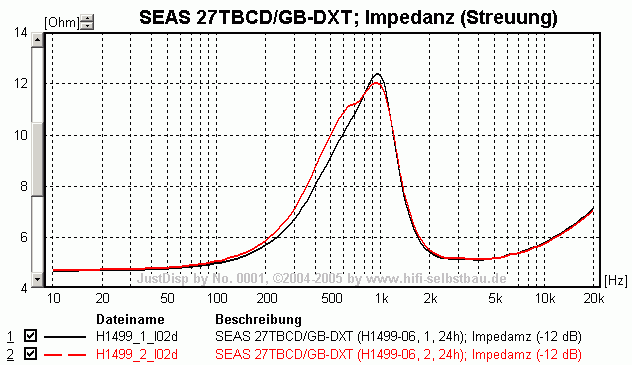

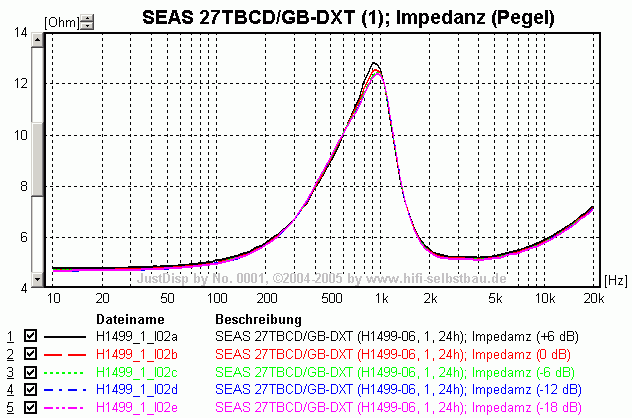

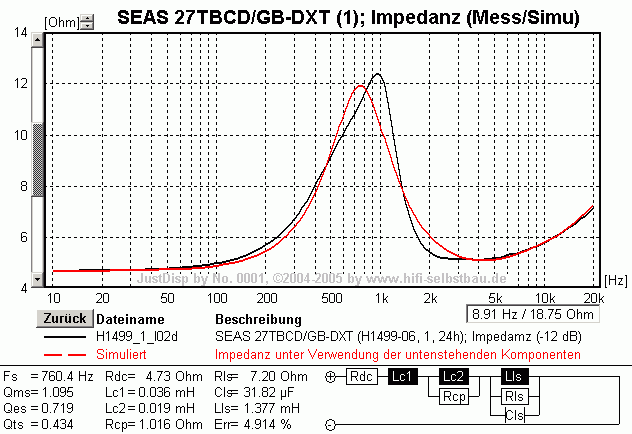

Das TSP-Impedanzmodell nähert den realen Impedanzverlauf unterhalb von 3 kHz nur unzureichend an. Das bedeutet tatsächlich passiert etwas, was im einfachen TSP-Impedanzmodell nicht vorgesehen ist. Bei der Ankopplung von Teilvolumina scheint es - besonders beim 2. Exemplar - bassreflex-ähnliche Effekte zu geben. Auch die Herstellerdaten zeigen diesen "unsymmetrischen" Verlauf bereits. Auch dort liegt das Impedanzmaximum mit knapp unter 1000 Hz nicht so tief wie vom großen Koppelvolumen erhofft.
Der Wirkungsgrad ist mit 93.7 dB/2.83V/m (Mittelwert von 2 bis 12.5 kHz) recht hoch, z.T. aber dem niedrigen Gleichstromwiderstand von 4.75 Ohm zu "verdanken".
Das HiFi-Selbstbau Team
