Die TSP:
| Membranfläche: | Außendurchmesser: Innendurchmesser: Plugdurchmesser: -> Membranfläche Sd: |
- - - 4.92 cm² (Hersteller) |
| TSP (Mittelwert und Streuung von 2 Chassis, Anregung -12 dB): |
Resonanzfrequenz Fs DC-Widerstand Rdc Mechanische Güte Qms Elektrische Güte Qes Gesamtgüte Qts Effektive bewegte Masse Mms Kraftfaktor BL Wirkungsgrad Eta (1m, 2.83V, Halbraum) |
2319 Hz (+/-3.7%) 6.86 Ohm (+/-2.2%) 0.725 (+/-1.1%) 4.400 (+/-13.6%) 0.622 (+/-1.0%) 0.21 gr (Hersteller) 3.18 N/A (Hersteller) 100.84 dB (+/-0.32) |
Die Streuung der TSPs ist noch gering (bis auf Qes), die Streuung des gemessenen Wirkungsgrades mit +/- 0.32 dB ist aber grenzwertig hoch und die Abweichung zur Herstellerangabe von 102 dB/2.83V/m beträgt über 1 dB.
Im Impedanzverlauf sind im Bereich der Resonanzfrequenz (1.7 bis 3.5 kHz) sowie bei 11 und 18 kHz kleinere Störungen erkennbar, die sich auch im Schalldruck-Frequenzgang wiederfinden.

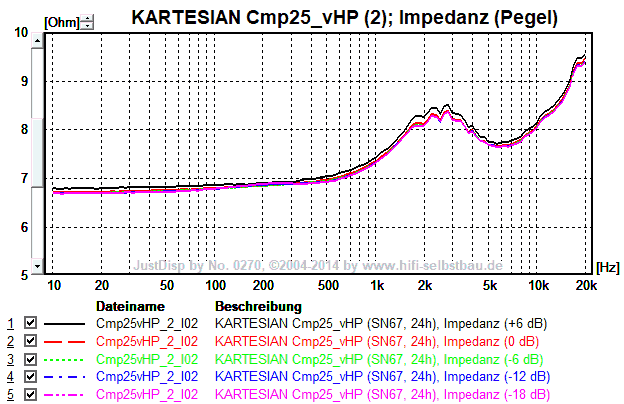

Die Resonanzfrequenz ändert sich nur um 2.6%, wenn man den Anregungspegel von -18 dB auf +6 dB (und damit die Eingangsleistung um den Faktor 256) erhöht. Bei der höchsten Anregungsstufe erhöht sich der Gleichstromwiderstand um 0.06 Ohm (= 0.9%)
Eine Resonanzfrequenz von 2319 Hz verspricht bei einer Gesamtgüte von 0.622 eine untere Grenzfrequenz F3 von 2678 Hz.
