Sprungantwort/Pegellinearität
Bei der Sprungantwort ist ein Ausschwingen mit der Membranresonanz von 25 kHz erkennbar.

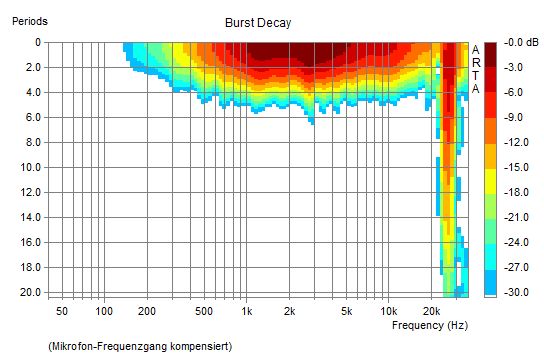

In den Zerfallspektren sind keine Störungen erkennbar - außer bei der Membranresonanz, die lange ausschwingt (über 30 Perioden à 0.04 ms = 1.2 ms).

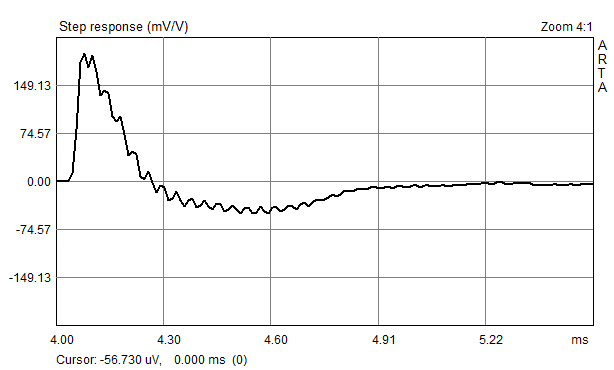

Sprungantwort (Chassis 1, 20 cm, 0°)

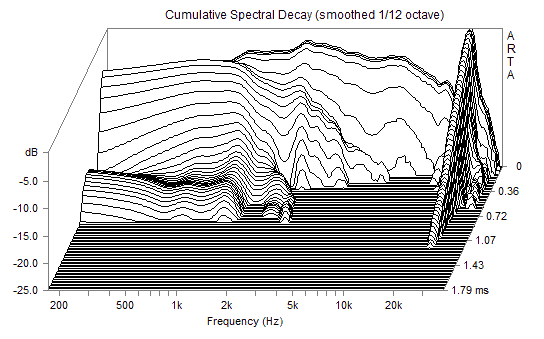

Zerfallspektrum (Chassis 1, 20 cm, 0°)
Die Pegellinearität:

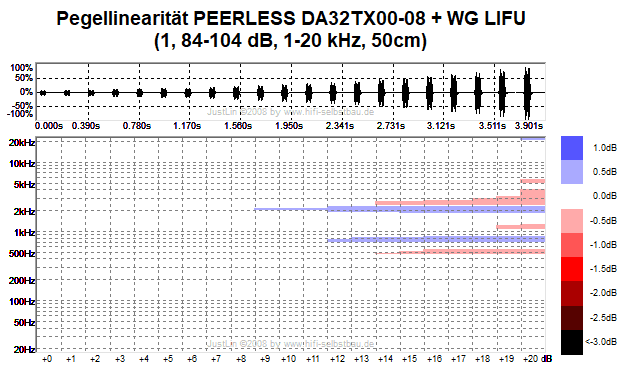

Bei einer Anregung von 84 bis 104 dB (das entspricht einer Eingangsleistung von 0.16 bis 16 Watt an 6.52 Ohm) sind bei Hochpass-Filterung (1 kHz, 12 dB/Oktave) nur ganz sporadisch Linearitätsfehler > 0.5 dB erkennbar - vor allem im Bereich der Impedanzstörstelle um 2.35 kHz.

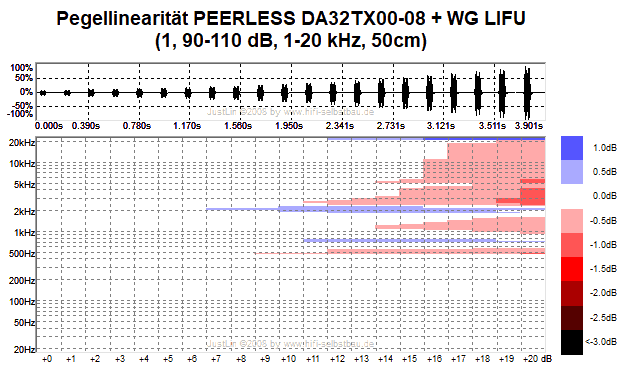

Erhöht man die Anregungsspannung um den Faktor 2 bzw. die Anregungsleistung um den Faktor 4 (0.64 bis 64 !!! Watt) sind erst bei der letzten Pegelstufe Linearitätsfehler von 1 dB erkennbar. Dies ist besonders bemerkenswert, weil das Chassis bis 1 kHz arbeiten musste. Beide Chassis verhalten sich weitgehend gleich.
