Die TSP:
| Membranfläche: | Außendurchmesser: Innendurchmesser: Plugdurchmesser: -> Membranfläche Sd: |
36 mm 30 mm 0 mm 8.6 cm² |
| TSP (Mittelwert und Streuung von 2 Chassis, Anregung -12 dB): |
Resonanzfrequenz Fs DC-Widerstand Rdc Mechanische Güte Qms Elektrische Güte Qes Gesamtgüte Qts Wirkungsgrad Eta (1m, 2.83V, Halbraum) |
724.0 Hz (+/-0.6%) 3.76 Ohm (+/-0.6%) 3.626 (+/-2.1%) 1.344 (+/-0.6%) 0.980 (+/-1.0%) 92.55 dB (+/-0.11) |
Die Streuung der TSPs ist durch die Bank sehr gering. Hier der Vergleich der von uns ermittelten TSP-Werte mit den Herstellerangaben:
| TS-Parameter | Einheit | HiFi-Selbstbau | DAYTON | Abweichung |
| Resonanzfrequenz Fs Mechanische Güte Qms Elektrische Güte Qes Gesamtgüte Qts Gleichstromwiderstand Rdc Wirkungsgrad Eta (1m, Halbraum) |
[Hz] [-] [-] [-] [Ohm] [dB/2.83V/m] |
724 3.626 1.344 0.98 3.76 92.55 |
700 3.376 1.163 0.865 4.03 92 |
3.4% 7.4% 15.6% 13.3% -6.7% 0.55 |

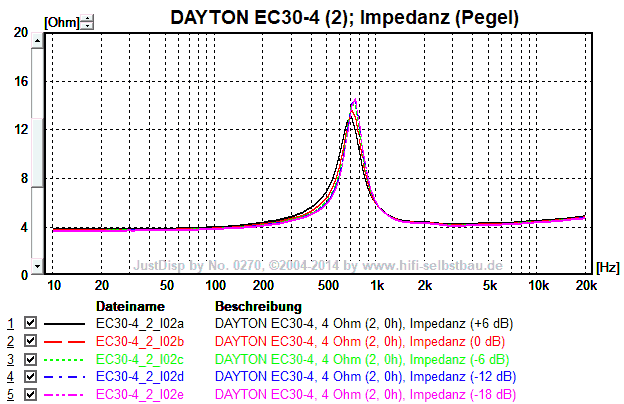

Das rückwärtige Volumen ist so groß, dass die Gehäuse-Luftfeder deutlich "weicher" ist als die der Membranaufhängung. Letztere wird bei höheren Anregungspegeln weicher und es reduziert sich die Resonanzfrequenz: bei Änderung der Anregung von -18 dB auf + 6 dB (bzw. der 256-fachen Leistung) ändert sich die Resonanzfrequenz um 7.3%.

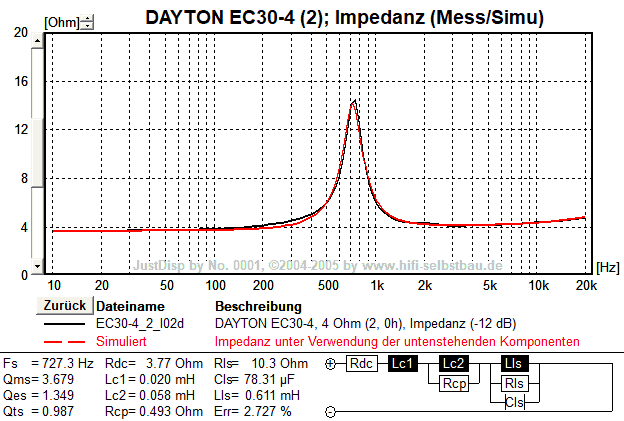

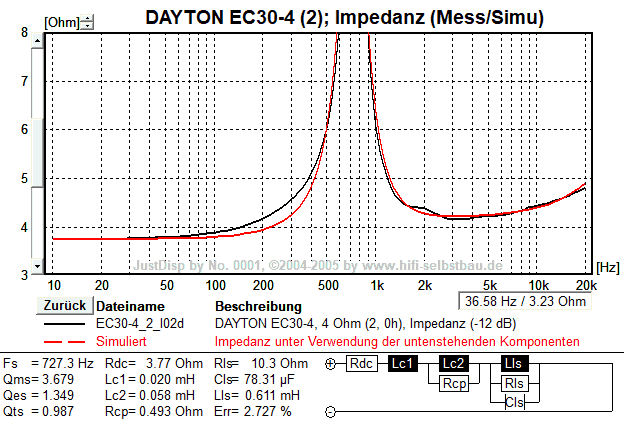

Die gemessene Impedanz wird durch das vereinfachte Ersatzmodell nicht perfekt nachgebildet: zwischen 50 und 500 Hz "verbreitern" Strömungsverluste die gemessene Resonanzkurve. Um 2 kHz zeigt sich in der Messung eine Überhöhung, die in der Simulation fehlt.

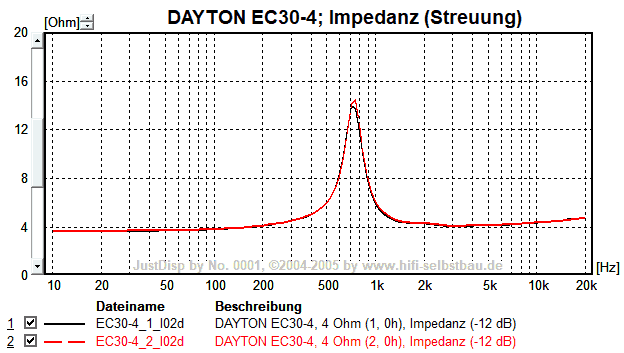

Die Paargleichheit ist auch im Impedanzverlauf sehr gut - so muss das sein!!
Der Gleichstromwiderstand ändert sich nur um 0.1 Ohm oder 2.7%, wenn man den Anregungspegel von -18 dB auf +6 dB (und damit die Eingangsleistung um den Faktor 256) erhöht - hier spielt die große, 30 mm durchmessende Schwingspule ihre hohe Wärmekapazität aus . . .
