| Membranfläche: | Außendurchmesser: Innendurchmesser: Plugdurchmesser: -> Membranfläche Sd: |
120 mm 100 mm 0 mm 95.0 cm² |
| TSP aus Messung mit Zusatzmasse (Mittelwert und Streuung von 2 Chassis, Anregung -6 dB): |
Resonanzfrequenz Fs DC-Widerstand Rdc Mechanische Güte Qms Elektrische Güte Qes Gesamtgüte Qts Effektive bewegte Masse Mms Äquivalentes Luftvolumen Vas Kraftfaktor BL Wirkungsgrad Eta (1m, 2.83V, Halbraum) |
65.75 Hz (+/-0.2%) 3.61 Ohm (+/-3.5%) 3.115 (+/-1.3%) 0.538 (+/-2.4%) 0.459 (+/-1.7%) 9.76 gr (+/-0.4%) 7.69 dm³ (+/-0.8%) 5.20 N/A (+/-0.9%) 91.45 dB (+/-0.26) |
Die TSP:

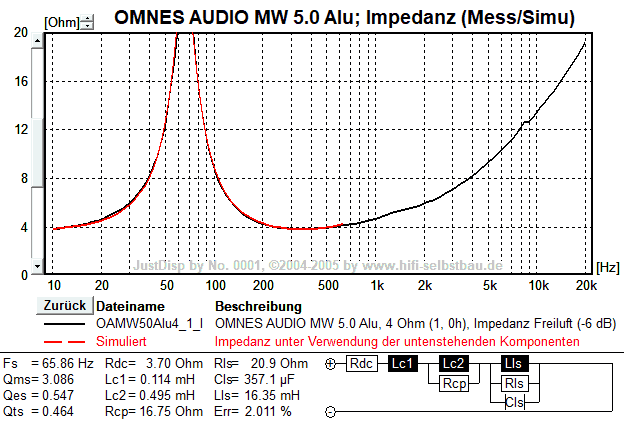

Im Impedanzverlauf deutet sich eine Membranresonanz bei knapp 9 kHz an, die sich - wie üblich - auch im Frequenzgang wiederfindet.

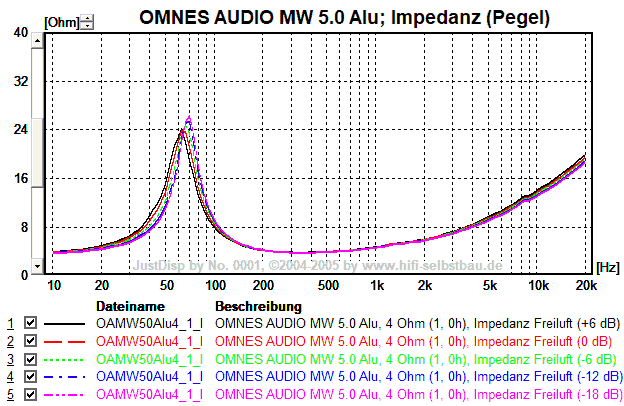

Die Resonanzfrequenz ist moderat vom Anregungspegel abhängig, sie ändert sich bei Erhöhung der Anregung von -18 auf +6 dB um knapp 11%.
Auffällig ist die für einen Tief-/Mitteltöner relativ hohe Resonanzfrequenz von knapp 66 Hz, wobei sich die bewegte Masse mit knapp 10 gr im "üblichen Rahmen" bewegt. Die Nachgiebigkeit der Membranaushängung (bestehend aus Sicke und Zentrierspinne) ist mit 0.6 mm/N relativ gering und beschert dem MW 5.0 Alu so - trotz relativ großer Membranfläche von 95 cm² - ein moderates Äquivalentvolumen von knapp 8 Litern.
Der relativ hohe Wirkungsgrad von 90 dB/2.83V/m (Mittelwert 140 bis 2000 Hz) ergibt sich durch die Nennimpedanz von 4 Ohm und entspräche 87 dB/W/m.

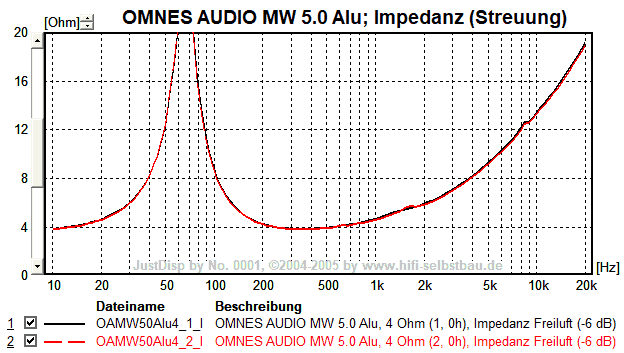

Die Streuung der TSPs ist gering, das lässt auf eine gute Serienkonstanz schließen.

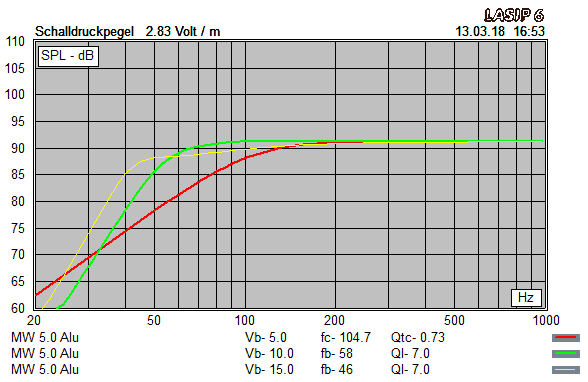

Und was sagt LASIP zu den TSPs?
In einem geschlossenen Gehäuse von 5 Litern geht es nur bis 104 Hz runter (Qtc = 0.73, rote Kurve). In einer 10 Liter großen Bassreflexbox geht es bis 58 Hz runter (grüne Kurve). Die Abstimmfrequenz beträgt aber relativ hohe 58 Hz -> wenn mal tiefe Töne um 40 Hz kommen dann ergeben sich sehr hohe Auslenkungen. Wenn man bis 40 Hz runter kommen will muss man 5 Liter mehr spendieren und auf 46 Hz abstimmen. Dann fehlen unten aber schon 3 dB Wirkungsgrad, was man durch eine zu große Spule oder eine wandnahe Aufstellung kompensieren könnte.

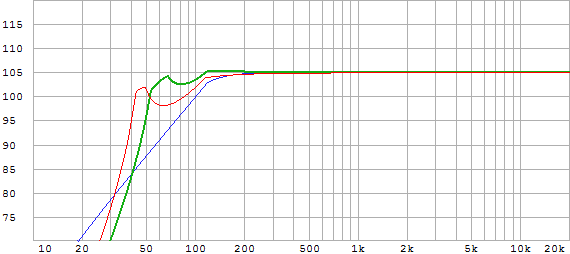

Hier mal eine Simulation mit WinISD zum Thema maximaler Schalldruck (Annahme: 4 mm linearer Hub):
-> im 15 Liter BR-Gehäuse kann der MW5.0 Alu unter 50 Hz mehr Schalldruck erzeugen
-> im 10 Liter BR-Gehäuse kann der MW5.0 Alu von 50 bis 80 Hz ca. 5 dB mehr Schalldruck erzeugen
